Гидроцилиндры являются ключевыми исполнительными механизмами спецтехники и промышленного оборудования. Нагрузка, передаваемая через силовой элемент, напрямую зависит от идеального состояния его зеркальной поверхности. Поверхность детали защищается слоем твердого хрома толщиной в несколько десятков микрометров, который обеспечивают минимальный коэффициент трения и предотвращают износ уплотнительных манжет.

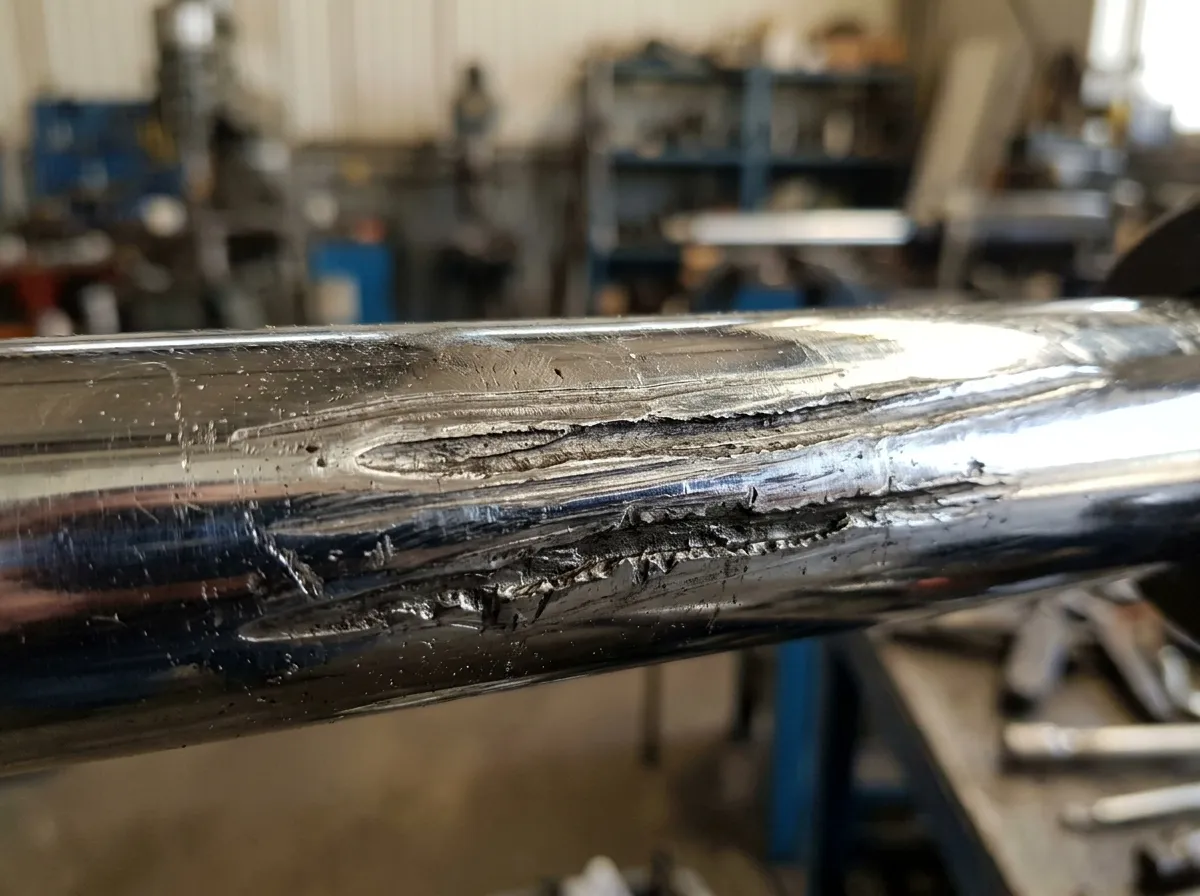

Появление продольных канавок, рисок и глубоких повреждений нарушает герметичность гидравлической системы. Если на поверхности появляются задиры на штоке гидроцилиндра, эксплуатация узла становится критической: острые металлические кромки повреждений быстро разрушают эластичные элементы, вызывая обильную течь рабочей жидкости и падение давления. Для эффективного предотвращения и ликвидации аварийных остановок важно понимать физику возникновения подобных дефектов.
Деформация и разрушение защитного хромированного слоя происходят под воздействием комплекса внешних, внутренних и конструктивных факторов.
Грязесъемник — первый защитный барьер, установленный в буксе гидроцилиндра. Его задача заключается в удалении пыли, песка, мелких частиц грунта и наледи при втягивании детали вовнутрь гильзы. Со временем губа грязесъемника теряет эластичность, растрескивается или стирается. Абразивные частицы проникают под уплотнение и при каждом рабочем ходе действуют как наждачная бумага, оставляя ровные продольные задиры по всей рабочей длине.
Внутренняя среда гидросистемы требует абсолютной чистоты. При естественном износе гидронасосов, клапанов и гидрораспределителей в масло попадает мелкодисперсная металлическая стружка. Несвоевременная замена фильтроэлементов приводит к циркуляции абразивной взвеси. Металлические частицы заклинивают в зазоре между направляющей втулкой и зеркалом, продирая хромовое покрытие изнутри.
Гидроцилиндр рассчитан на строго осевую нагрузку. Возникновение боковых усилий приводит к неравномерному прижатию штока к направляющим элементам буксы. В зоне наибольшего давления возникает сухое трение металла о металл, разрушающее слой хрома. Одной из главных причин радиального смещения является износ опорных узлов. Регулярная запрессовка втулок в сочленениях спецтехники позволяет своевременно устранить люфты и предотвратить перекос силового штока.
При деформации стрелы, рукояти или опорных кронштейнов проушины гидроцилиндра смещаются относительно оси движения. Работа «на излом» вызывает закусывание детали в направляющих. Если монтажные отверстия потеряли правильную форму, эффективным решением становится соосная расточка, позволяющая восстановить заводскую геометрию посадочных мест и исключить критические изгибающие моменты.
Хромовое покрытие имеет микропористую структуру. При хранении спецтехники на открытом воздухе с выдвинутыми штоками влага через микропоры проникает к стальной основе. Подповерхностная коррозия подрывает хром, после чего он начинает отслаиваться чешуйками, образуя рваные задиры. Внешние механические удары от падения фракций породы или столкновения с препятствиями создают локальные вмятины и сколы.
Своевременное обнаружение повреждений предотвращает масштабную поломку всей гидравлической системы.
Главными симптомами появления дефектов являются:
При проведении дефектовки специалист выполняет визуальный осмотр, промер диаметра микрометром в нескольких сечениях для выявления овальности, а также оценку шероховатости поверхности. По нормативам показатель шероховатости Ra должен составлять от ноль целых двух десятых до ноль целых четырех десятых микрометра. Любые задиры нарушают этот параметр, делая работу уплотнений неэффективной.

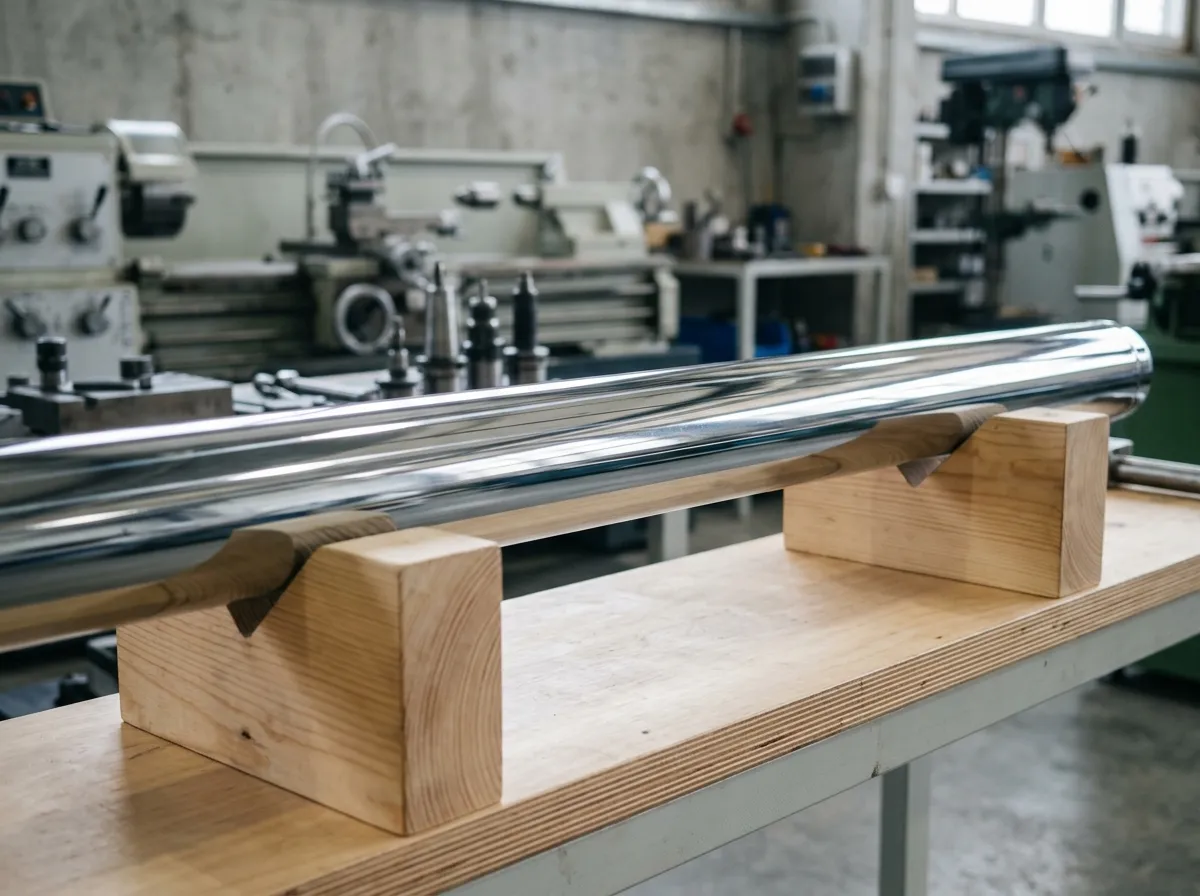

Выбор метода ремонта напрямую зависит от глубины канавок и общей площади поврежденного хромового слоя. Комплексный и качественный ремонт гидроцилиндров позволяет вернуть деталям исходные геометрические параметры и шероховатость.
| Характер и глубина повреждения | Рекомендуемый способ ремонта | Срок службы после восстановления | Экономическая целесообразность |
|---|---|---|---|
| Мелкие продольные риски и царапины (глубиной до ноль целых одной сотых миллиметра) | Микрошлифовка и финишная полировка без снятия хромового слоя | До ста процентов от ресурса нового штока | Высокая, минимальные затраты времени и средств |
| Глубокие локальные задиры, вмятины и сколы (от ноль целых одной десятой до ноль целых пяти десятых миллиметра) | Точечная наплавка полуавтоматом или микросварка с последующей шлифовкой в номинальный размер | От семидесяти до девяноста процентов от ресурса нового штока | Высокая, восстановление существенно дешевле покупки новой детали |
| Множественные задиры по всей длине, коррозийные каверны или изгиб детали | Полная замена штока гидроцилиндра на новый из хромированного заготовительного круга | Сто процентов (ресурс нового узла) | Оправдано, так как восстановление сплошного износа нерентабельно |
Для предотвращения преждевременного износа и образования задиров необходимо соблюдать простые правила эксплуатации:
Нет, эксплуатация детали даже с мелкими задирами не рекомендуется. Острые металлические края задира работают как лезвие, быстро разрезая эластичные манжеты. Это приводит к постоянной утечке рабочей жидкости и попаданию воздуха в гидравлическую систему.
Применение полимерных составов и эпоксидных материалов является исключительно временной аварийной мерой для работы в полевых условиях. Такие материалы имеют слабую адгезию к хрому и другой коэффициент теплового расширения, поэтому под нагрузкой быстро отслаиваются.
Царапина представляет собой поверхностное повреждение без существенного деформирования краев. Задир — это более глубокое повреждение металла, сопровождающееся пластическим смещением материала и образованием выступающих наплывов с рваными кромками, которые выступают над номинальным диаметром детали.
Замена всего комплекта уплотнений, грязесъемника и направляющих втулок является обязательным условием. В мягком материале старых уплотнений неизбежно застревают абразивные частицы и стружка, которые после ремонта мгновенно испортят вновь восстановленное зеркало.
