Рукава высокого давления (РВД) предназначены для транспортировки рабочих жидкостей или газов в составе промышленного оборудования, спецтехники. Чтобы обеспечить полную герметичность соединений независимо от условий эксплуатации фитинги обжимают при помощи специальных станков еще на этапе производства (ремонта).
Перед началом применения РВД рекомендовано проверять качество, надежность изделий (ГОСТ 25452-2017 и пр.). Но и это не исключает необходимость постоянного контроля условий работы оборудования. Риски повреждения возникают при превышении рабочего давления, при импульсных нагрузках и в случае выхода рабочих режимов за пределы температурного диапазона.
Путем опрессовки рукавов РВД обеспечивается безопасность, надежность работы гидравлических систем. Процедура создает герметичное соединение между шлангом и фитингами, за счет которого гарантируется отсутствие протечек рабочих жидкостей или стравливания газообразных веществ.
Цели и задачи:
проверить герметичность системы;
подтвердить надежность соединений в гидравлике;
предоставить подтверждение соответствия нормам безопасности;
предотвратить аварии и простои из-за разгерметизации.
Последнее является ключевым, т.к. качественно подготовленное оборудование исключает риски появления производственного брака, безопасно для персонала. Отсутствие разрывов существенно снижает затраты на расходные материалы, оптимизирует себестоимость продукции.
Процедура опрессовки необходима в двух основных случаях: подготовка оборудования к работе и его текущий/экстренный ремонт в случае замены компонентов.
Некоторые из направления применения РВД:
Машиностроение. Гидравлические прессы, экскаваторы, краны, вилочные погрузчики.
Нефтегазовая отрасль. Транспортировка под давлением газа, нефти, иных жидкостей.
Химическая промышленность. Перемещение кислот, щелочей и т.д.
Строительство. Подача бетона, работа спецтехники вроде манипулятора.
Сельское хозяйство. Работа комбайнов, тракторов, опрыскивателей и прочей техники.
Энергетика. Турбинные установки, насосы, теплообменники, котельные.
Везде проверку осуществляют на этапе приемки новой техники/оборудования или после ремонта в стационарных условиях, в сервисном центре.

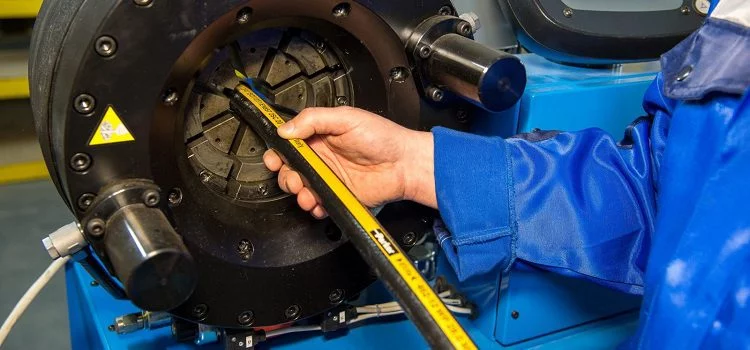

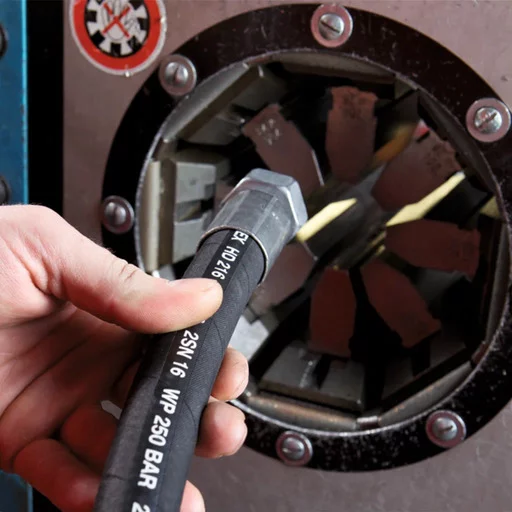

Опрессовка рукавов высокого давления проводится при помощи специального оборудования. Его называют обжимным прессом. Процедура включает несколько этапов: подготовку компонентов, их опрессовку, проверку качества. Сначала подготавливают РВД, муфты и соединительные фитинги. Затем нарезают шланг, зачищают места соединений и надевают концевые элементы. При обжатии учитываются нормы по конечному диаметру муфты и пр.
Подробнее о проверке:
Подключение РВД к пресс-станку. В системе обязательно присутствуют датчики давления, манометры, применяются насосы с возможностью точной настройки.
Заполнение арматуры рабочей средой. Гидроиспытание проводят обычной водой, если же требуется пневмоиспытание, используют сухой воздух.
Плавное повышение давление. Выбирают значения равное рабочему, испытательному (чуть выше нормативного, для проверки надежности на случай скачка значения).
Отслеживание герметичности. Фиксируют давление на заданном уровне и проверяют, нет ли утечки рабочей жидкости, газа, не снижается ли их напор.
Остается оформить акт/протокол опрессовки, являющийся основанием для ввода в эксплуатацию.

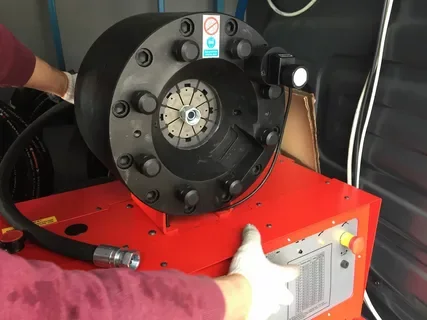

Основу процедуры обжимки РВД составляют пресс-станки. Они бывают мобильные, стационарные и промышленные. Оборудование отличается обжимным усилием, диаметром опрессовки, а также максимальным рабочим давлением в системе (соответственно, меняется назначение).
Некоторые дополнительные элементы:
Манометры. Приборы для измерения фактического давления внутри системы.
Датчики утечек. Изделия для выявления и индикации утечки жидкости или газа.
Испытательные стенды. Приспособления для тестирования, испытаний.
Если требуется исследовать поведение РВД в особых условиях, используют адаптеры. Например, чтобы имитировать колесные нагрузки, работу дизельных форсунок, топливных насосов высокого давления (ТНВД) и т.д.
Когда старая трубка высокого давления выходит из строя, требуется ее оперативная замена или восстановление. Профессиональная опрессовка шлангов высокого давления позволяет надежно зафиксировать фитинги и предотвратить любые утечки рабочих жидкостей. Важно понимать, что любая новая трубка высокого давления должна строго соответствовать техническим стандартам, особенно если она подготавливается для гидравлики.
Своевременная и качественная опрессовка шлангов гарантирует долговечность соединений даже при экстремальных механических или температурных нагрузках. При этом правильно выполненная опрессовка шлангов высокого давления обеспечивает бесперебойную работу спецтехники, станков и промышленных агрегатов. Использование надежных, проверенных компонентов для гидравлики минимизирует риски внезапных поломок и дорогостоящего простоя.
Согласно нормам безопасности опрессовка РВД обязательна после любого вмешательства как для гидравлических, так и для пневматических систем.
Примеры:
Замена штуцеров, оплетки, фитингов.
Сборка нового оборудования.
Сдача в эксплуатацию.
Третий пункт означает, что проверять герметичность следует даже после длительного простоя или хранения новой техники, в том числе в собранном, разобранном виде.
Стоимость работ по обжимке РВД зависит от нескольких факторов. Влияет тип шланга, давление, под которое он рассчитан, диаметр и длина изделия. Итоговое значение определяется после замера на консультации у нашего специалиста.
Компания ЭКСПЕРТ-РАСТОЧКА предлагает профессиональные услуги по опрессовке шлангов высокого давления любого типа.
Некоторые причины, почему обращаются к нам:
Используем надежное, современное оборудование.
Выдаем документальное подтверждение проведенной процедуре.
Обслуживаем любое оборудование, в составе которого имеются РВД.
Обеспечиваем срочную проверку гидро-, пневмосистем.
По необходимости специалист выезжает к заказчику для оценки сложности, объема работ. Оплата осуществляется после согласования стоимости «под ключ».
Оставьте заявку на опрессовку или свяжитесь с менеджером для расчёта стоимости. Все условия по сотрудничеству обсуждаются заранее, цена формируется по понятному алгоритму.
Нужно ли проводить опрессовку на новых шлангах?
Да, проверять новые шланги нужно в обязательном порядке. Только так можно гарантировать, что гидравлическая или пневматическая система будет работать бесперебойно, что будет обеспечена безопасность согласно действующим нормам.
Сколько по времени занимает процедура?
Процедура опрессовки РВД занимает около 30 минут. Точное время варьируется в зависимости от назначения шланга, тестовых режимов.
Есть ли гарантия после опрессовки?
Да, гарантия качества предоставляется. Важно учитывать, что она действует при условии, что шланг был установлен и запущен в эксплуатацию в соответствии с инструкциями.
Что делать, если шланг не прошел тест?
В ситуации, когда РВД не проходит проверку, необходим ремонт или замена изделия. После этого обязательно повторное тестирование.
